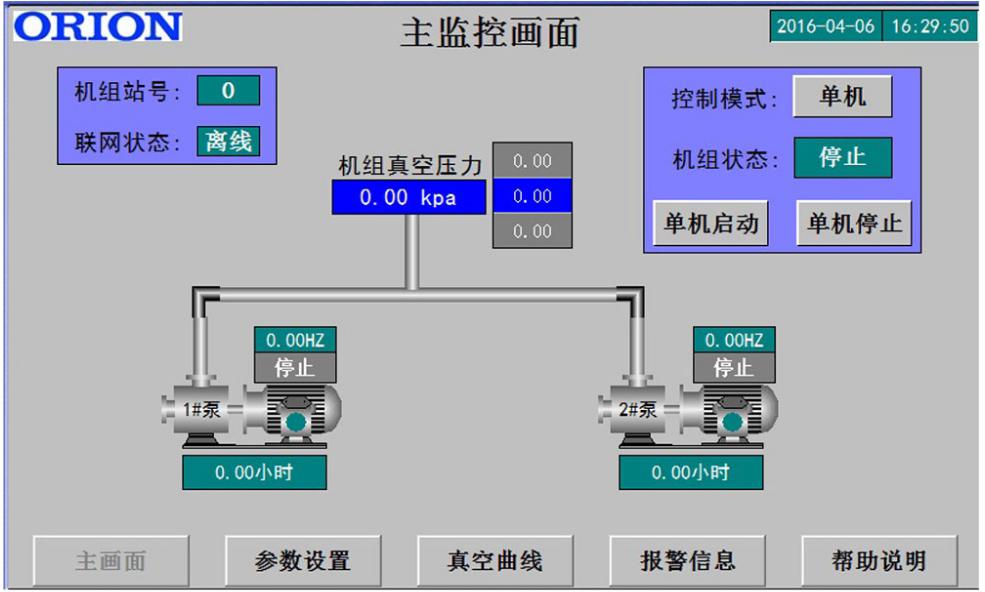

變頻真空機組采用高效雙轉子結構的爪式真空泵,配置變頻裝置、壓力傳感裝置、PLC 中央處理器組成流量壓力智能控制單元。通過觸摸屏界面,實現人機對話,根據用戶實際工況,設置最佳控制模式。并具備顯示機組運轉時間、維護保養提醒以及自動檢測故障報警提示等功能模塊。保證機組可根據客戶實際使用流量的變化,自動調節系統的運轉功率,達到最佳節能工況,同時最大幅度減少系統損耗,提高機組使用壽命。
| 項目 | 單位 | 數值 | |
| 性能 | 設計流量 ※1 | M3/h | 616 |
| 常用真空度 | KPa | 80 以下(1 氣壓下) | |
| 到達真空度 ※2 | KPa | -90 以上 | |
| 運轉音 ※3 | dB | 81 | |
| 重量 | Kg | 520 | |
| 進氣口徑 | Rc3 | ||
| 排氣口徑 | Rc2 | ||
| 電氣特性 | 電源※4 | 三相 380V/50HZ | |
| 電源容量 | kVA | 14 | |
| 電機額定功率 | KW | 5.5KW * 2 | |
| 設置環境 | 設置場所 | 室內 | |
| 容許環境溫度 | ℃ | 0~40 | |
| 吸入氣體 | 常溫:0~40℃ 恒濕:65±20%RH(JIS Z 8703) 無腐蝕性/可燃性/爆炸性氣體的環境 無高溫蒸汽及結露、較少灰塵的潔凈空氣 |
||
※1根據容積推算出來的理論值。實際流量請參考壓力-流量線圖。
※2只是泵的最高真空到達值,不能在此真空度下經常性使用。該數值用于機型的選擇計算。
※3運轉噪聲值并非保證值,而是80kPa/50HZ時的實測值。
※4電源電壓的一時波動范圍應在±10%以內,連續波動時的容許范圍在額定電壓±5%以內

KCVS620真空-流量線圖條件:20℃

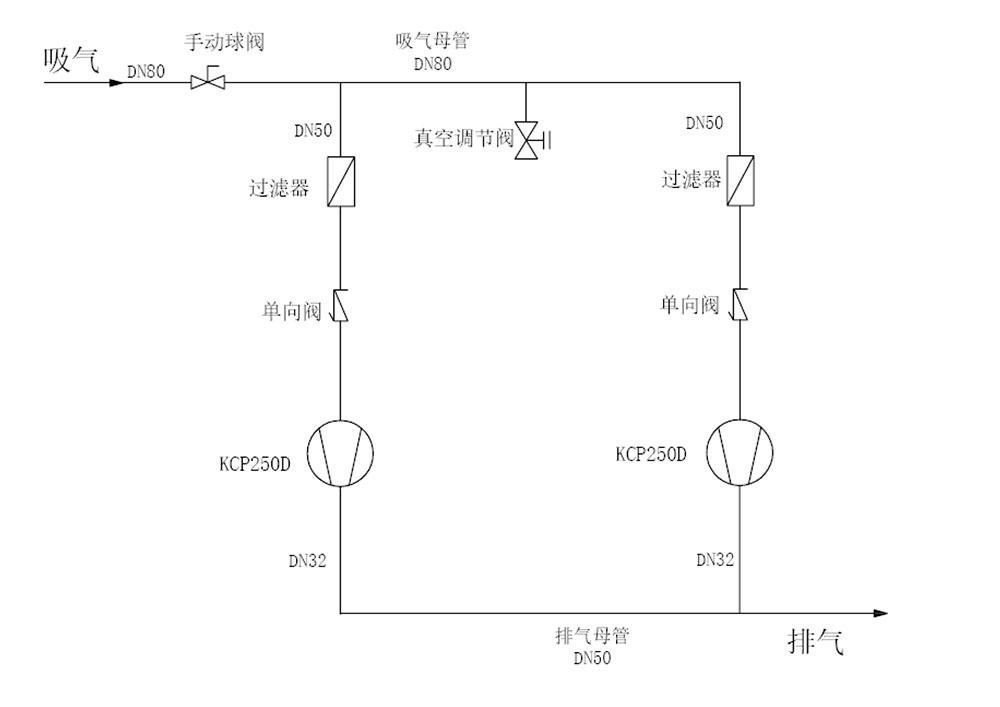

機組構成
(1)泵單元
2臺KCP250爪式泵組合成KCVS1200機組。

(2)電控單元
KCVS620電控柜1臺。操作說明書見附件2
控制模式:手動、自動
自動模式下:根據用戶工藝要求設定系統真空值,例如-75KPa。機組通過真空傳感器數據反饋,中央處理器根據實際用氣負荷的變化,調配2臺真空機組的運轉臺數和運行頻率,達到最佳節能工況,同時最大幅度減少系統損耗,提高機組使用壽命。
系統最終預留RS485通訊接口,支持MODBUSRTU通訊協議,支持用戶接入DCS系統。
