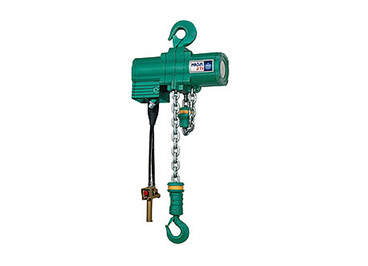

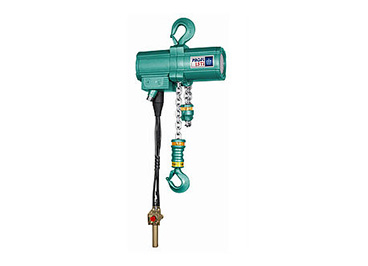

JDN PROFI系列氣動葫蘆

提升能力：250千克至100噸
氣壓：4 巴或 6 巴
JDN PROFI系列氣動葫蘆產品非常堅固可靠，因此適用于在艱苦的工業中運用，甚至可以在連續的工況下進行操作。根據不同的需求，我們有不同的控制器和滾輪。若是橫向裝載，我們有多種行走小車來滿足您的要求。

防爆

防爆等級：
Ex II 2G Ex h IIA T4 Gb X
Ex II 2D Ex h IIIA T130°C Db X

功能特點
規格參數
相關產品
行業應用

JDN PROFI系列氣動葫蘆

提升能力：250千克至100噸

氣壓：4 巴或 6 巴

標準特性

適用于危險區域
靈敏無級變量控制能保證重物的精確提升
易于操作
適合無潤滑操作
可頻繁操作和無限次的使用
低維修
對灰塵和濕度不敏感，溫度適合于零下攝氏20度到攝氏70度
1噸以上都配有過載保護裝置（EC系列）

技術細節

氣動自動防故障，低維護葉片馬達
鏈輪軸承為防塵滾珠軸承
黃油潤滑行星齒輪，所有齒輪都經由調質和淬火處理的優質鋼制成

JDN PROFI系列氣動葫蘆

PROFI 025 TI - PROFI 2 TI
PROFI 3 TI/2 - PROFI 20 TI
PROFI 25 TI - PROFI 100 TI

型號		025 TI		05 TI		1 TI		1,5 TI	2 TI
氣壓	bar	4	6	4	6	4	6	4-6	4	6
提升能力	噸	0,16	0,25	0,32	0,5	0,63	1	1,6	1,25	2
鏈條數		1							2
馬達輸出功率	千瓦	0,6	1,0	0,6	1,0	0,6	1,0	1,3-2	0,6	1,0
滿載提升速度	m/min	20		10	11	5	5,5	4-6	2,5	2,7
空載提升速度	m/min	37,5	42	16	19	10	11	8,4-10	5	5,5
滿載下降速度	m/min	38		17		10	11	11-12	5	5,5
滿載耗氣量 – 提升時	立方米/分鐘	0,7	1,2	0,7	1,2	0,7	1,2	1,5-2,6	0,7	1,2
滿載耗氣量 – 下降時	立方米/分鐘	0,8	1,5	0,8	1,5	0,8	1,5	2,2-3,6	0,8	1,5
氣管接頭		G ½						G ¾	G ½
管路尺寸（內部/外部）	mm	13						19	13
標配重量（不含控制器）	公斤	27				27,5	622	56	342	752
鏈條尺寸	毫米	7 x 21						9 x 27	7 x 21
每米鏈條重量	kg	1,0						1,8	1,0
提升高度	m	3
標配控制器管路長度	m	2
帶消音器滿載噪音 – 提升1	分貝	73	74		75	74	76	73-77	74	76
帶消音器滿載噪音 – 下降1	分貝	77	78	77	78	77	78	78-80	77	78

1) 距1米位置測量值。按照 DIN45635 part 20

型號		3 TI / 2	3 TI		6 TI		10 TI		16 TI		20 TI
氣壓	bar	4-6	4	6	4	6	4	6	4	6	4	6
提升能力	噸	3,2			6,3		10		16		20
鏈條數		2	1		2				3		4
馬達輸出功率	千瓦	1,3-2	1,8	3,5	1,8	3,5	1,8	3,5	1,8	3,5	1,8	3,5
滿載提升速度	m/min	2-3	2,5	5	1,2	2,5	0,8	1,6	0,5	1	0,4	0,7
空載提升速度	m/min	4,2-5	6	10	3	5	2	3,2	1,3	2	1,0	1,4
滿載下降速度	m/min	5,5-6	7,5	10,8	3,6	5,4	2,5	3,4	1,6	2,1	1,2	1,6
滿載耗氣量 – 提升時	立方米/分鐘	1,5-2,6	2	4	2	4	2	4	2	4	2	4
滿載耗氣量 – 下降時	立方米/分鐘	2,2-3,6	3,5	5,5	3,5	5,5	3,5	5,5	3,5	5,5	3,5	5,5
氣管接頭		G ¾
管路尺寸（內部/外部）	mm	19
標配重量（不含控制器）	公斤	66	86		110		156		240		285
鏈條尺寸	毫米	9 x 27	13 x 36				16 x 45
每米鏈條重量	kg	1,8	3,8				5,8
提升高度	m	3
標配控制器管路長度	m	2
帶消音器滿載噪音 – 提升1	分貝	73-77	74		78		74	78	74	78	74	78
帶消音器滿載噪音 – 下降1	分貝	78-80	79		80		79	80	79	80	79	80

1) 距1米位置測量值。按照 DIN45635 part 20

型號		25 TI	30 TI	37 TI	40 TI	50 TI	60 TI	75 TI	100 TI
氣壓	bar	6
提升能力	噸	25	30	37,5	40	50	60	75	100
鏈條數		2		3		4		3	4
馬達輸出功率	千瓦	6,3						9
滿載提升速度	m/min	1,25	1	0,75	0,7	0,55	0,45	0,53	0,4
空載提升速度	m/min	2,4		1,7		1,3		1,33	1
滿載下降速度	m/min	2,8		2,0		1,6		1,25	0,95
滿載耗氣量 – 提升時	立方米/分鐘	6,5						7,6
滿載耗氣量 – 下降時	立方米/分鐘	2,9						6
氣管接頭		G 1½
管路尺寸（內部/外部）	mm	35
標配重量（不含控制器）	公斤	550		850		940		1800	2000
鏈條尺寸	毫米	23,5 x 66						32 x 90
每米鏈條重量	kg	12,2						21,3
提升高度	m	3
標配控制器管路長度	m	2
帶消音器滿載噪音 – 提升1	分貝	78						77
帶消音器滿載噪音 – 下降1	分貝	82						83

1) 距1米位置測量值。按照 DIN45635 part 20

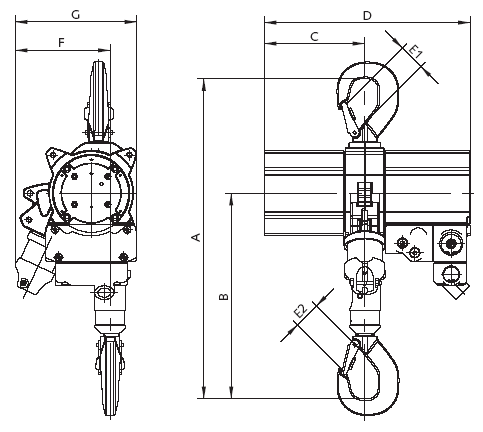

尺寸

		025 TI	1,5 TI	2 TI
A 最低凈空1	mm	450	480	498
B	mm	288	293	336
C	mm	145	200	145
D	mm	297	412	297
E1	mm	28
E2	mm	28	26	28
F 到吊鉤中心	mm	137	170	137
G 最大寬度	mm	176	215	183

1) 配備儲鏈盒將增加凈空.

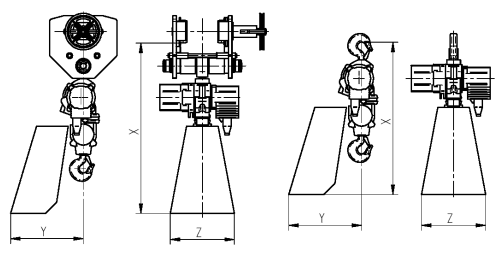

儲鏈箱尺寸

儲鏈箱	行走小車
	最高提升高度		無	LN	LH / LM
	[米]	型號	X			Y	Z
PROFI 025 TI PROFI 05 TI PROFI 1 TI	3	K I	475	555	590	165	165
	6	K II	515	595	630	180	190
	12	K III	625	705	740	190	210
PROFI 2 TI	3	K II	515	615	630	160	190
	6	K III	625	725	740	170	210
	10	06	630	730	745	305	352
	15	07	705	805	820	330	391
